桥梁施工动画在制作时需要注意哪些细节?
  • 发布时间:2022-12-10 16:50:24
  • |
  • 浏览次数:537
  • |
  • 作者:五道科技

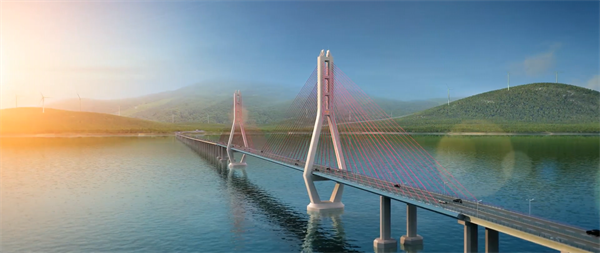

桥梁施工动画通过模拟桥梁修建的全过程,具体、直观地向施工单位展现工程的修建情况和整体效果。





桥梁施工动画优势





1、桥梁施工主要为水上作业,施工难度大,施工工艺复杂,施工步骤较多。施工动画可以形象的展示出主墩、主塔、主梁、主锚、主索、主重钢结构等结构的施工过程、施工方法及施工原理。



2、施工动画不受时间、空间、地点、条件的约束,对于桥梁工程中面临的一些无法直接观测到的水下、地下、山体等工程内容时,利用三维动画则可以将其复刻出来。





五道桥梁施工动画制作细节





一、桩基施工

1、注意施工设备的类型和数量,钻机位置。

2、水上施工注意安全设施的摆放。

3、注意钢筋笼的运输和吊装方式、吊装设备的选择。

4、混凝土灌注设备的相互配合施工。

5、场景地面、机械设备、材料及水面材质是渲染要重点表现的。



二、承台施工

1、注意钢围堰的结构形式和运输方案。

2、了解钢围堰的起吊安装方案及施工动画的顺序关系。

3、注意承台施工中封底的结构、内支撑的种类、以及承台内钢筋和冷却水管的布置。

4、混凝土灌注设备的数量和配合模式。

5、场景平台、机械设备、混凝土及水面材质是渲染要重点表现的,注意施工时内部的明暗关系。



三、主塔施工

1、爬模交替施工是主塔施工重要表现内容。

2、注意塔吊电梯设备的设置,爬模施工动画要形象真实,爬模结构细节要体现清晰。

3、注意上下横梁的浇铸支架形式,结构合理。

4、主塔内部劲性骨架的设置吊装方式。

5、场景机械设备、钢结构及水面材质是渲染要重点表现的,注意施工节点的把握和控制。



四、主梁施工

1、注意主梁的结构形式、分段、吊装、运输方式。

2、主梁施工时支架的搭设,以及位置。

3、钢梁的起吊方式,拼装焊接工艺要体现清晰。

4、挂篮的运用和对称吊装步骤表现明确。

5、本阶段施工动作较多,需要分清施工顺序和结构关系。

5、场景机械设备、钢结构及水面材质是渲染要重点表现的,注意施工节点的把握和控制。



五、引桥施工

1、需要注意引桥墩结构形式和翻模施工工艺方法。

2、引桥墩上部结构的施工吊装。

3、引桥梁有挂篮施工、模架施工,吊装施工等多种方案,注意不同方法中所用的设备施工工艺。

4、施工工艺动画主要为设备安装,移动等。

5、场景地面、机械设备、模架及水面材质是渲染要重点表现的,注意施工节点的把握和控制。



六、主锚施工

1、主锚是桥梁结构的重点部分,需要了解其结构和所在位置,以及主锚相关参数。

2、主锚的施工方案和施工设备的布置。

3、主锚的施工步骤和相关节点动画需要表现清晰。

4、施工工艺动画主要为设备安装、结构生长、移动、施工动作的交替进行。

5、场景地面、机械设备、植物的材质是渲染要重点表现的,注意施工节点的把握和控制。



七、主拱施工

1、注意主拱的结构参数和拉索结构关系。

2、主拱的分段及吊装形式、吊装方法。

3、吊装支架的搭设类型和拼装方案。

4、主拱的整体拼接方案和步骤,相关的拼接设备。本阶段动画主要为结构移动、消隐、生长等。

5、场景地面、机械设备、植物的材质是渲染要重点表现的,注意施工节点的把握和控制。



八、主索施工

1、悬索桥的主索施工是重中之重,也是悬索桥施工中最复杂的施工方案,施工步骤较多。

2、锚锭的开挖和结构,拉索的锚固形式和方法。

3、锚道的作用、安装、结构部件。

4、注意结构吊装中的设备种类、使用方法、吊装步骤。

5、场景地面、机械设备、植物的材质是渲染要重点表现的,注意施工节点的把握和控制。



九、钢结构施工

1、桥梁钢构强度高,使用面广,要清晰钢构的连接方式、分段形式、结构类型等。

2、钢构的分布形式,钢构拼装场地的设置。

3、钢构的吊装设备、吊装方案、吊装步骤。

4、本阶段动画是结构的分解、拼接、安装和移动。

5、场景地面、机械设备、植物的材质是渲染要重点表现的,注意施工节点的把握和控制。





五道施工动画优势



五道科技目前服务城市超110座,覆盖国内外工程、建筑、地铁、隧道、桥梁、水利水电、科技等建设领域,已为中国交建、中国中铁、中国铁建、中国建筑、中国能建、中国核建、中国水利水电、中国中治等1000多家知名政企提供各类工程施工动画制作、仿真安全系统开发、工程数字展厅定制等服务。




五道科技三维仿真动画BIM ,建筑动画,施工动画,安全培训系统,可视化软件,虚拟质量样板,智慧工地,安全体验展厅,企业展馆展厅,党建展厅,智慧展厅等案例。
